在電氣設計和技術改造中，電氣人員往往不知道如何科學的去選擇電纜截面積，有經驗的電工會根據用電負荷大小，算出電流，很簡單的就選出電纜的截面積；也有些電工會根據電工口訣就選出電纜截面積；我想說的是他們的經驗實用但不科學。網上也有很多帖子，往往但不夠 ，不好理解。今天給大家分享一下科學簡單的電纜截面積選擇方法。不同的場合，共有四種方法。

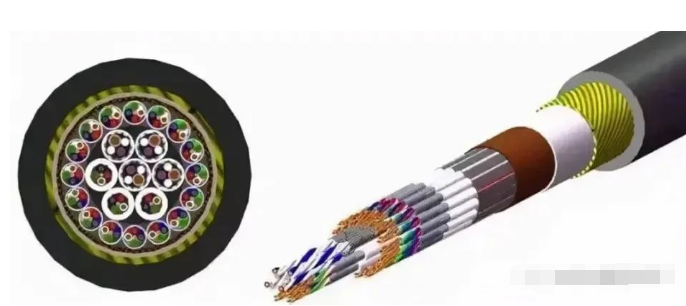

一. 按照長期允許載流量選擇電纜截面積

1.為了保證安全和電纜的使用壽命，通電后的電纜溫度不應超過規定的長期允許工作溫度，聚氯乙烯絕緣電纜為70度，交聯聚乙烯絕緣的電纜為90度，根據這一原則，很簡單的查表選擇電纜就很簡單了。

2.舉例說明：某廠變壓器容量為2500KVa,采用10KV供電，若采用交聯聚乙烯絕緣電纜在橋架中敷設，電纜的截面積選擇多大的？

步：計算額定電流2500/10.5/1.732=137A

步：查電纜選型手冊得知

YJV-8.7/10KV-3X25載流量為120A

YJV-8.7/10KV-3X35載流量為140A

第三步：這里選擇YJV-8.7/10KV-3X35的電纜載流量大于137A，理論上就可以滿足要求了，

注意：這種方法不考慮動穩定和熱穩定的要求。

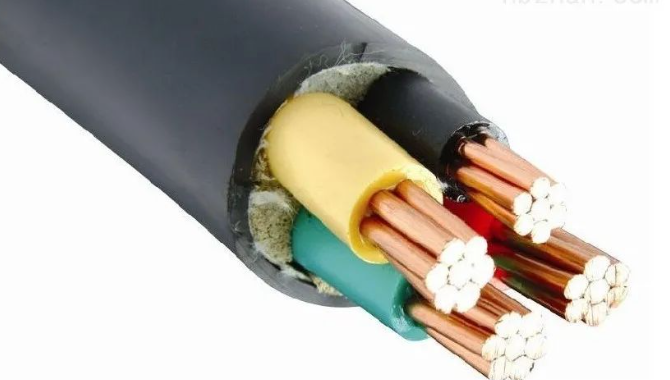

二. 按照經濟電流密度選擇電纜截面積

簡單的理解經濟電流密度，電纜的截面積影響線路的投資及電能損耗，為了節省投資，希望電纜截面積小一些；為了降低電能損耗，希望電纜截面積大一些；綜合以上考慮，確定一個合理的電纜截面積，稱為經濟截面積，對應的電流密度稱為經濟電流密度。

2 方法：按照設備的年運行小時數，查表 經濟電流密度。單位：A/mm

舉例:設備的額定電流為150A，年運轉時間8000小時，銅芯電纜截面積選擇多大的？

根據上表C-1可知，8000小時，經濟密度選擇1.7 /mm2

S=150/1.75=85.7A

2結論：我們根據電纜規格可選擇的電纜截面積為95mm

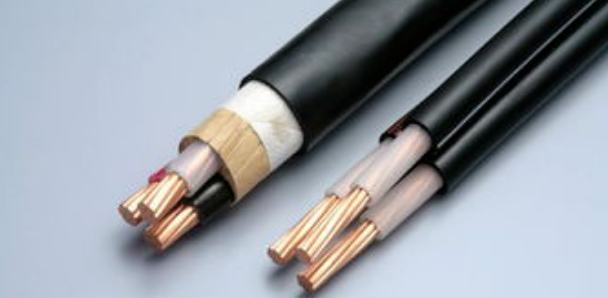

三. 根據電網壓降選擇電纜截面積

當我們用 種和 種方法選擇出的電纜截面積，如果電纜很長，運轉和啟動時會產生了一定的壓降，設備側的電壓低于一定的范圍，會導致設備發熱。

根據《電工手冊》要求，400V線路的壓降不能低于7%，即380VX7%=26.6V，壓降計算公式（此處只考慮純電阻性壓降）：

?U=I×ρ×L/S S=I×ρ×L/?U

?U壓降 I為設備額定電流 ρ導體電阻率 S為電纜截面積 L為電纜長度

2舉例：380V設備額定電流為150A，采用銅芯電纜（銅的ρ=0.0175Ω.mm/m），要求壓降

小于7%（?U=26.6V），電纜長度600米，電纜截面積S選擇多大？

2 根據公式S=I×ρ×L/?U=150×0.0175×600/26.6=59.2mm。

2 結論：電纜截面積選擇為70mm

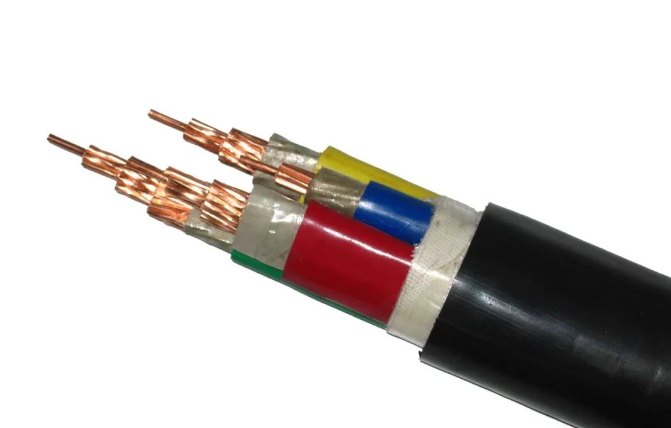

四. 根據熱穩定系數選擇電纜截面積（即根據短路電流大小選擇電纜截面積）

1.對于0.4KV電纜在用空氣開關進行保護時，一般電纜都能滿足熱穩定要求，不用按此方法去校驗。

2.對于6KV以上電纜，用上述方法選好電纜截面積后， 按下面的公式校驗是否滿足熱穩定要求，如不滿足，需選擇更大的截面積。

√公式：Smin=Id×Ti/C 其中Ti為斷路器的分?jǐn)鄷r間，取0.25S，C為電纜熱穩定系數，取80，Id為系統三相短路電流值。舉例說明：系統短路電流為18KA時，電纜截面積如何選擇。

Smin=18000×√0.25/80=112.5

結論：如果系統短路電流達到18KA，即使設備額定電流再小，電纜截面積應不小于120mm2。
