朝陽電纜廠對于確定電纜斷點的六種方法

當電纜或電纜發生斷裂失效時，北京朝陽電纜廠很難通過外絕緣皮的纏繞來直觀地確定斷點的位置。

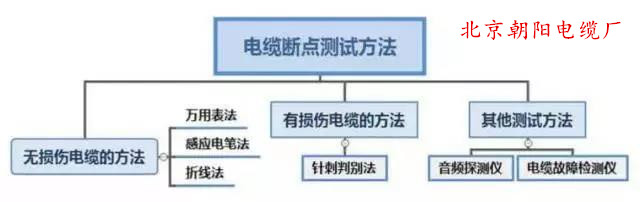

這里有一些快速判斷電線電纜斷點的方法。

無損傷電纜法

數字萬用表

首先，斷線電纜的一端連接到220V線路，另一端懸掛。動員萬用表的齒輪，使其成為交流2V電壓屏障。然后從故障電纜的接入線開始，一只手握緊黑色筆，紅色筆沿故障電纜的絕緣層緩慢滑動。電纜斷點處的電壓值約為0.445伏。當筆移動到一個地方時，萬用表上顯示的電壓值下降到正常電壓的1/10，0.04V。此時，可以斷定斷點位于位置（15cm）的前面。

如果屏蔽線的屏蔽層沒有損壞，則不能使用該方法。

感應電刷法

首先，斷開電纜周圍的電纜具有電源，然后斷線的電纜連接到防火線，然后感應筆垂直地垂直移動到電纜。當感應筆的交流信號消失時，可以在檢測點判斷斷點，誤差不超過10cm。

折線法

對于短電纜測試斷點，可以使用彎曲方法將電纜的兩端連接到萬用表的紅黑色筆的兩端。從電纜的末端開始，它開始來回彎曲。如果此時萬用表壞了，斷點就在這里。按照這種方法，它一直檢查到斷點。

電纜損壞方法

針刺辨析

這種方法利用電纜的通斷來檢查電纜的斷點。斷點電纜分為鋼針，然后用萬用表依次測量開關狀態。不同的地方是斷點所在的地方。然而，這種方法會損壞絕緣層，并且在電纜使用的后期會容易引起其他問題。

儀器測量方法

一

此外，根據地下電纜的故障點判斷，故障點可以通過音頻檢測器來判斷。

二

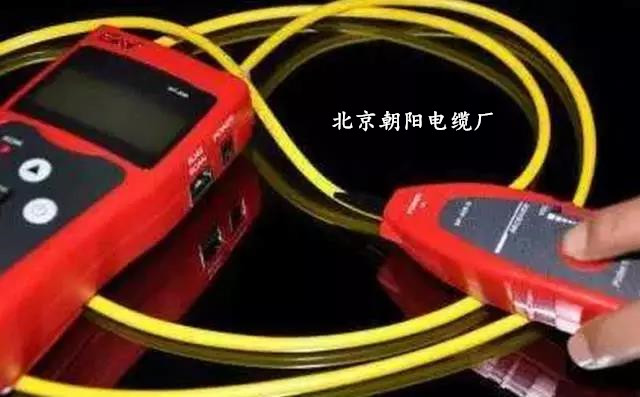

對于電纜的全長和短路和開路點的判斷，可以使用電纜故障遙測儀。

三

根據實際情況，采用不同的方法確定斷點。上述方法基本上可以確定電纜斷點。
